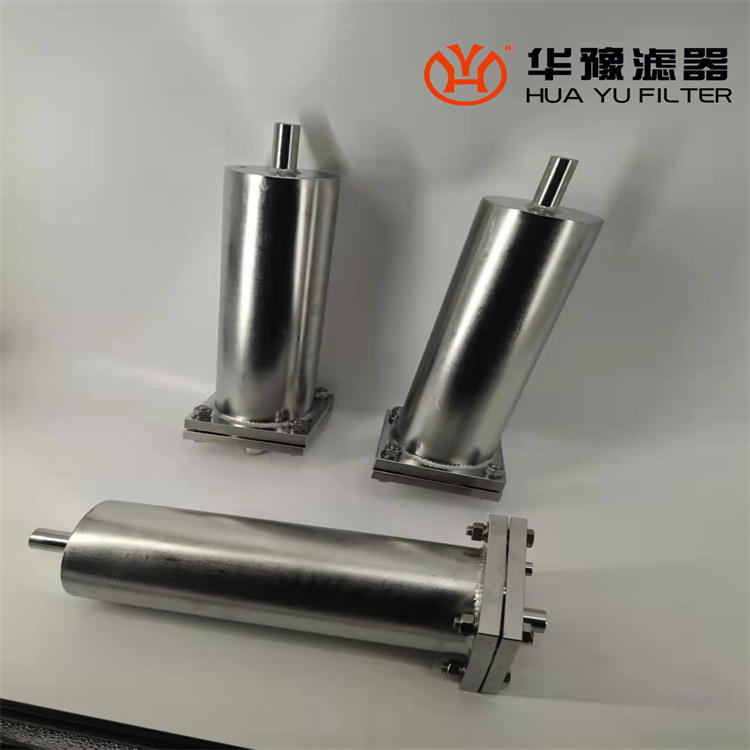

旋渦筒型冷卻器TS02 爐水取樣冷卻器QYL-3910

產品介紹：

QYL-3910高效冷卻器冷卻器裝置結構
高效筒形冷卻器適用與對高溫水汽樣品進行熱交換，提供合適溫度的水汽樣品。

結構合理，維護方便
   筒形冷卻器結構組成：外筒體和盤管
   外筒體和盤管才用法蘭聯接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。  減溫減壓架，人工取樣架，儀表盤架(或增加恒溫裝置)結構。
QYL-3910高效冷卻器冷卻器裝置特點
  采用先降溫后減壓的原理冷卻器由內螺旋管、外螺旋管組成。共同安裝在一個筒體內。外螺旋放在呈螺旋運行的冷卻水中進行熱交換；內螺旋管在呈渦流運動的冷卻水中進行熱交換，兩種冷卻水巧妙地匹配在一只冷卻器中進行流動。

進口高壓閥門，抗沖刷能力,使用壽命長
兩級壓力保護，保護裝置部件樣本流量均勻，可滿足多路取樣要求
恒溫系統采用開式恒溫，穩定性好，樣水溫度在25℃±1℃
樣水粗濾和細濾相結合，維護良小

TS02取樣冷卻器，QYL-3910型冷卻器和QYL-2010型冷卻器。QYL-3910冷卻器和QYL-2010冷卻器均為浸浴式結構，QYL3910筒形冷卻器和QYL2010筒形冷卻器工作時冷卻水自下部進入、由上部流出。

 QYL-3910高效冷卻器冷卻器裝置性能參數
  裝置耐溫耐壓：560℃和32MPa
  樣水出口流量：1000－3000ml/min 出口壓力：0.2－0.5MPa
  出口溫度：≤t＋2℃(t-冷卻水進口溫度)
  裝置濕度保護：0－99℃任意設定
  壓力保護：安全閥開啟壓力0.7MPa
